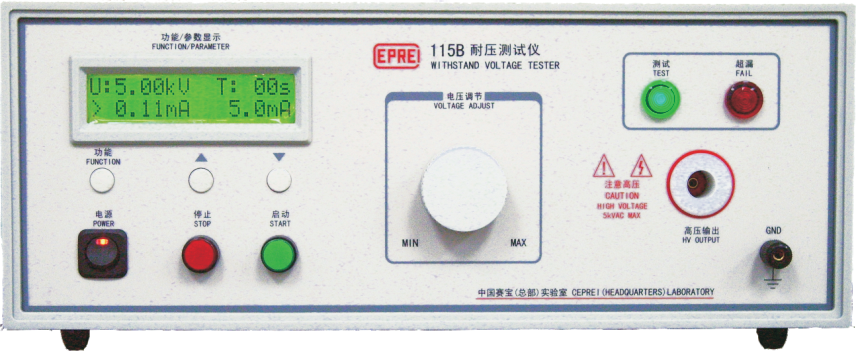

115B/125B耐压测试仪
115B/125B耐压测试仪
1
15B/125B 型 耐 压 测 试 仪 是 测 量 耐 压 强 度 的 仪 器 ， 产 生 高 压 信 号 。 采 用
LCD 显 示 测 试 电 压 和 漏 电 流 ， 选 用
Atmel 公 司 高 速 的
MCU 进 行 控 制 ， 按 键 设 置 漏 电 流 报 警 值 、 测 试 时 间 、 跳 闸 电 流 （
100mA ） 等 参 数 ； 采 用 软 件 调 试 方 式 校 准 ， 使 调 试 简 单 方
便；具有断电记忆参数功能
性能指标
|
|
115B |
125B |
|
输出电压范围 |
AC0～5kV |
AC/DC0～5kV |
|
LCD显示电压精度 |
±（3％+5个字） |
±（3％+5个字） |
|
输出AC交流波形 |
电源的50Hz/60Hz正弦波 |
电源的50Hz/60Hz正弦波 |
|
漏电流设置 |
0.5～18mA、100mA，可设置,步进+0.1mA (注：100mA为跳闸电流Cut-offcurrent) |
0.5～18mA、100mA，可设置,步进+0.1mA (注：100mA为跳闸电流Cut-offcurrent) |
|
漏电流测试精度 |
±（5％+3个字） |
±（5％+3个字） |
|
定时器定时间 |
1～99s可设置,步进+1s (注：设置“00s”为连续测试，即手动测试) |
1～99s可设置,步进+1s (注：设置“00s”为连续测试，即手动测试) |
|
定时器定时精度 |
±（3％+2个字） |
±（3％+2个字） |
|
高压变压器容量 |
300VA |
300VA |
|
仪器尺寸 |
约408mm（长）×318mm（深）×168mm（高） |
约408mm（长）×318mm（深）×168mm（高） |
|
工作电源 |
AC218V±10％,50Hz/60Hz |
AC218V±10％,50Hz/60Hz |
