EMI骚扰测试系统
EMI 骚扰测试系统：
电波暗室或屏蔽室内
符合标准：
满足 CISPR、EN、FCC、VCCI、GB 等相关标准；
完成各种线和线缆的传导骚扰、空间辐射的辐射骚扰测试；
自动化测试，测试频率9kHz～40GHz；
主要项目：
传导骚扰测试：
- 电源端子传导骚扰测试 Voltage Mains (9 kHz ～ 30 MHz)；
- 骚扰功率测试 Radiated Disturbance Power (30 MHz ～ 300 MHz)
辐射骚扰测试包括：
- 磁感应电流辐射骚扰测试 Magnetic Field (9 kHz ～ 30 MHz)；
- 辐射骚扰测试 Radiated Disturbance (30 MHz ～ 40 GHz)；

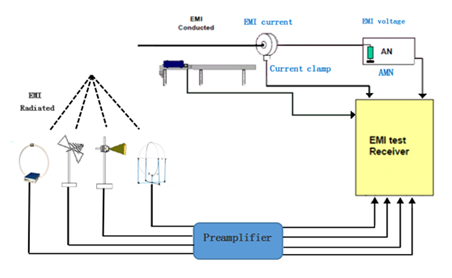

测试系统包含设备：
EMI接收机、频谱仪、前置放大器、射频开关、人工电源网络、阻抗稳定网络、电压探头、电流钳、吸收钳、衰减器、测量天线、测试软件等。
系统特点：
1.自主知识产权测量软件，硬件集成灵活度高；
2.兼容控制R&S、Keysight、Ceyear、GUASS、JS、PPM、AFJ等品牌全系接收机与频谱仪；
3.三步测量：接收机/频谱分析仪预扫描，创建可疑频率点和最终接收机测试量；
4.预测试自动记录产生最大干扰的天线位置和转台角度，提高终测效率；
5.支持半自动和全自动定义模式测量扫描，满足标准测试和研发测试多种需求；
6.支持用户自定义编辑测试配置，满足用户灵活测试配置的需求；
7.支持测试数据一键输出生成报告；
主要设备

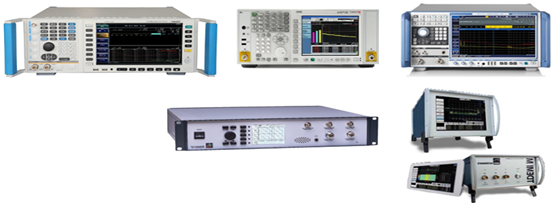

EMI测量接收机
EMI接收机也叫电磁干扰测量仪，是电磁兼容性测试中应用最广、最基本的测量仪器。EMI接收机是测量干扰发射的一个主要仪器。是一种选频测量仪，将由传感器输 入的干扰信号，经预先设定的频率分量以一定通频带选择出来，予以现实和记录，连续 改变设定频率便能得到该信号的频谱。可以把EMI接收机看作是一个可调谐的，可改变频率的，可精密测量幅度的电压计。
接收机主要参数;
符合CISPR16-1-1对认证级EMI测试接收机的要求,具备接收机和频谱分析仪两种工作模式；
工作频率范围： 9k Hz ～ 30MHz、1GHz、3GHz、8GHz、26GHz、40 GHz
检波方式：标称值 (Normal)、峰值 (Peak)、采样 (Sample)、负峰值 (Negative Peak) 、对数功率平均值 (Log Power Average)、均方根-平均值（RMS average）、电压平均值 (Voltage Average)、EMI-平均值、准峰值（Quasi-Peak）；
EMI 带宽 (CISPR 认证)：180 Hz, 9 kHz, 118 kHz, 1 MHz；
EMI带宽(Mil Std 461认证)：10Hz,100Hz,1kHz,10kHz,100kHz, 1MHz；
测量轨迹数不少于3条；
