ES614系列空气式静电放电工作台

ES614系列ESD模拟器空气式放电工作台是一套数控线性导轨系统，用以控制ESD模拟器在空气式放电测试和校准时的接近速度和移动路径。本设备可大大提高空气式放电测试在移动速度和移动路径方面的一致性。设备还集成了高精度环境传感器，包括温度，相对湿度和压强传感器，用于记录ESD测试时的相对环境参数。
特点:
数控的ESD空气放电接近速度
精准的集成式湿度，温度，压强传感器
基于LabVIEW的控制和测试报告软件
弹簧式空气放电头
可根据用户需求配合不同ESD模拟器使用
SKU： CN-ES614
分类：系统级ESD方案
标签： ESD发生器, ESD模拟器, ESD测试, 放电速度控制, 特色产品, 空气式放电, 系统级ESD

产品简介

1.说明

由于放电时难以控制静电放电发生器有相同运动轨迹，并使其击中同一点，不同设计的放电枪产生的空气式放电波形很不一致，这导致了空气式静电放电测试结果的不稳定。IEC和ISO的标准中并没有规范空气式静电放电波形参数。空气式放电波形与许多因素有关，例如，静电放电发生器的物理结构，静电放电枪的放电头形状，以及接近速度。这些因素都能改变空气式放电时的火花弧长，以及ESD发生器击中DUT的位置。 ES614 系列空气式静电放电工作台采用数控线性导轨系统，用于控制静电放电发生器在空气式放电中的的移动速度和移动轨迹。该设备可大大提高空气式放电测试中移动速度和移动轨迹的一致性。设备还集成了高精度环境传感器，包括温度、相对湿度，以及压强传感器，用于记录静电测试时的环境参数。

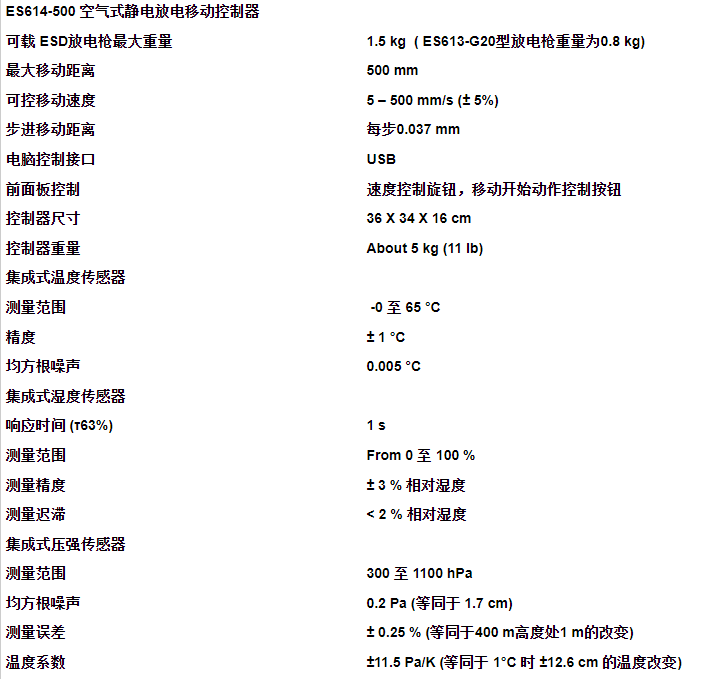

2.规格
