ES612 ESD 测试仪 (HBM, HMM, MM)

ES612 ESD测试仪的脉冲源设计和注入方法能够确保被测器件端的波形表现。该设备内置的电流探头自动抓取脉冲注入时的波形，为数据分析提供可靠依据。此外，电压波形也可通过选配的电压探头连接示波器进行抓取。由于该设备还可扩展进行ESD波形注入前后的DC特性检测，因此可进行ESD事件的损伤判定。

特点
低寄生参数，高质量脉冲
可定制，可扩展
可搭配探针台进行晶圆级测试
外置可选配的自动故障检测模块
触摸控制面板
可固件升级
可选配的自动化脉冲注入和故障测量软件
可选配的脉冲IV和DC IV表征功能
分类：脉冲IV曲线测试方案
标签：特色产品

产品简介

1.说明

ES612 ESD测试仪是一款2管脚测试仪，为晶圆、封装、PCB和系统级ESD测试而设计。该测试仪的波形可以符合HBM，HMM和MM 的相关ESD标准。测试仪上的DC特性测试端口，可搭配数字源表等DC测试设备，较为轻松的帮助确定ESD损伤阈值。ES612 ESD测试仪可搭配多管脚自动化测试仪进行应用扩展，也可用作器件质检规范流程的一步。
ES612 ESD测试仪的脉冲源设计和注入方法能够确保被测器件端的波形表现。该设备内置的电流探头自动抓取脉冲注入时的波形，为数据分析提供可靠依据。此外，电压波形也可通过选配的电压探头连接示波器进行抓取。由于该设备还可扩展进行ESD波形注入前后的DC特性检测，因此可进行ESD事件的损伤判定。

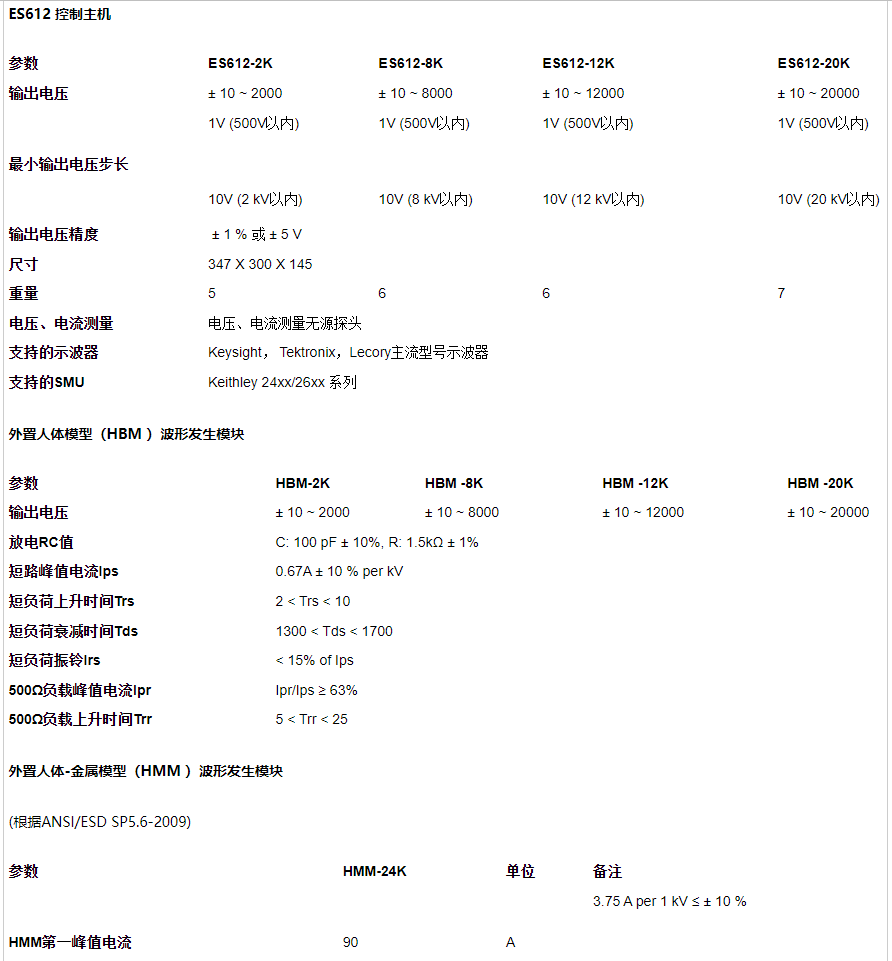

2.规格
